在手游行业，硬件设备的性能直接关系到玩家的游戏体验，I2C总线作为连接各种传感器、控制器和存储器的关键接口，其稳定性和可靠性至关重要，而I2C总线中的上拉电阻，作为确保总线稳定运行的重要组件，其选择更是不可忽视，本文将从手游公司的角度，详细探讨如何选择I2C总线的上拉电阻，以提升手游设备的整体性能。
I2C总线与上拉电阻的基础知识

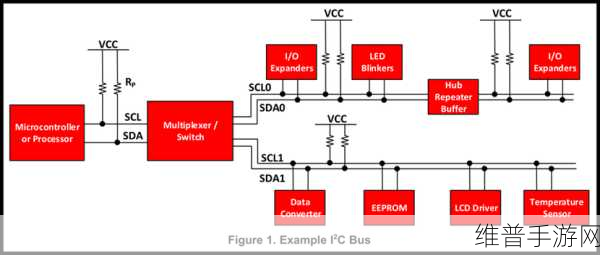

I2C总线是一种广泛使用的串行通信协议，由两条线组成：串行数据线SDA和串行时钟线SCL，这两条线路在空闲状态下需要保持高电平，以确保通信的顺利进行，I2C总线采用的是开漏输出结构，这种结构本身不具备将线路拉至高电平的能力，为了确保线路在空闲时能够稳定地保持在高电平状态，需要在外部加上拉电阻。
上拉电阻的作用主要体现在以下几个方面：
1、确保线路默认为高电平：当所有设备都释放线路时，上拉电阻将SDA和SCL线拉至高电平状态，满足I2C总线的空闲状态要求。
2、防止设备间短路：在I2C总线上，若两个设备同时输出不同的电平（一个为逻辑1，另一个为逻辑0），可能会导致电源短路，从而损坏设备，采用开漏输出并加上拉电阻可以有效避免这一问题。
3、限制灌电流：当线路被拉低时，上拉电阻可以限制流入输出低电平设备的电流，防止过大的灌电流损坏设备。
4、提高噪声抑制能力：适当的上拉电阻与线路的电容形成RC充电回路，有助于滤除高频噪声，提高系统的稳定性。
选择I2C总线拉电阻的关键因素
选择合适的上拉电阻阻值对于保证I2C总线的稳定性和通信质量至关重要，以下是一些影响上拉电阻选择的关键因素：
1、总线电压：上拉电阻的阻值需根据总线电压来选择，在5V系统中，通常选用30-50kΩ的上拉电阻；在3.3V系统中，选用10-30kΩ的上拉电阻；在1.8V系统中，选用5-10kΩ的上拉电阻。
2、通信速率：通信速率越高，上拉电阻的阻值应越小，因为高速通信时，线路的容性负载会增加，上拉电阻需要提供足够的驱动能力，标准模式（100kHz）下，总线电容最大为400pF，推荐上拉电阻为4.7kΩ；而快速模式（400kHz）下，总线电容最大为200pF，推荐上拉电阻为2.2kΩ。
3、总线长度：总线长度越长，上拉电阻的阻值应越小，因为总线长度增加会导致电阻增大，降低总线的驱动能力。
4、系统噪声：在噪声环境中，上拉电阻应选择较小阻值，以降低噪声对通信的影响。
5、电源电压波动：电源电压波动较大的系统中，上拉电阻应选择较小阻值，以提高通信的稳定性。
6、功耗考量：虽然上拉电阻上的功耗通常很小，但在低功耗设计中仍需考虑，较大的上拉电阻可以减小静态功耗，但也要平衡数据传输速度的需求。
7、设备数量：I2C总线上的设备增加也会适当减小电阻阻值以保证信号完整性。
具体选择与测试方法
在实际应用中，常见的上拉电阻阻值为1.5kΩ、2.2kΩ、4.7kΩ等，这些阻值在功耗和速度之间取得了平衡，适用于大多数I2C通信场景。
1、最小电阻值计算：由电源电压和器件的驱动能力决定，Rmin=(Vdd(min)-0.4V)/3mA，Vdd(min)是电源电压的最小值，3mA是器件的最大驱动电流，当电源电压为5V时，最小电阻值约为1.7kΩ；当电源电压为2.8V时，最小电阻值约为1kΩ。
2、最大电阻值计算：由总线电容和通信频率决定，Rmax=(T/0.874)*C，T是时钟周期，C是总线电容。
3、实际测试：在设计中，建议使用示波器观察传输波形，根据实际波形调整上拉电阻的阻值，通过合理选择上拉电阻的阻值，可以确保I2C通信的稳定性和可靠性，同时兼顾功耗和通信速度的要求。
案例分享
以某款热门手游设备为例，该设备采用了I2C总线连接多个传感器和控制器，在开发过程中，团队发现当总线上的设备数量增加时，通信稳定性有所下降，经过分析，发现是上拉电阻的阻值选择不当导致的，团队根据总线电压、通信速率和设备数量等因素，重新选择了合适的上拉电阻阻值，并进行了实际测试，测试结果表明，调整后的上拉电阻阻值显著提高了I2C总线的通信稳定性和可靠性，从而提升了玩家的游戏体验。
在手游设备的开发中，I2C总线的稳定性和可靠性对于提升玩家游戏体验至关重要，而上拉电阻作为确保I2C总线稳定运行的重要组件，其选择更是不可忽视，通过综合考虑总线电压、通信速率、总线长度、系统噪声、电源电压波动以及功耗考量等因素，合理选择并调整上拉电阻的阻值，可以显著提升I2C总线的通信稳定性和可靠性，在实际应用中还需要根据具体的应用需求和场景进行调整和优化，以确保手游设备的整体性能达到最佳状态。
