在手游行业，技术的革新往往能带来游戏体验的飞跃，近年来，胶体量子点（QD）与二维材料异质结光电探测器的应用，为手游公司提供了全新的技术视角，不仅提升了游戏设备的性能，还为玩家带来了更加沉浸式的游戏体验，本文将从手游公司的角度出发，深入探讨胶体量子点和二维材料异质结光电探测器的应用综述，为手游开发者提供技术参考和灵感。
胶体量子点与二维材料异质结光电探测器概述
胶体量子点是一种特殊类型的量子点，通常由半导体材料组成，尺寸在纳米尺度范围内，它们被稳定地分散在溶液中，表面往往被包覆有表面配体或分子，以维持其分散状态，这种分散状态使得胶体量子点具有一系列独特的性质，如基于溶液制造、大规模且低成本的合成工艺，以及独特的量子限域效应，这些特性使得胶体量子点成为光敏材料中最具前途的候选材料之一，能够实现从深紫外到中红外（MIR）范围内的宽带光探测。
量子点中存在大量缺陷，导致电荷迁移率低，不利于载流子的分离和转移，从而降低了基于量子点的器件性能，与之相反，二维材料（2D），如石墨烯、黑磷（BP）和过渡金属二硫化物（TMD），在这一方面的优点相对明显，它们具有厚度依赖性带隙、高电荷载流子迁移率、优异的机械灵活性和兼容性等特性，但由于二维材料的超薄特性，电阻和缺陷的影响被放大，导致基于二维材料的光电探测器噪声较大、响应慢。
为了克服这些局限，QD/2D材料异质结应运而生，这种异质结结合了量子点和二维材料的优势，为光电探测器的性能和应用领域开启了崭新的未来，通过原位和非原位方法，可以将量子点集成到二维材料上，形成异质结，原位法是在二维材料表面直接生长量子点，有利于量子点与二维材料之间的电荷转移，非原位方法则是独立进行量子点与二维材料的合成以及逐层组装连接，可以独立优化量子点或二维材料，并构建更清洁的界面。
二、胶体量子点与二维材料异质结光电探测器的优势
将胶体量子点与二维材料结合形成异质结，为光电探测器带来了诸多优势。
1、光吸收与利用：胶体量子点可以有效地吸收和利用光，弥补二维材料在光吸收方面的不足，这一特性对于提升手游设备的屏幕亮度和色彩还原度至关重要，能够为玩家带来更加逼真的游戏画面。
2、电荷传输：异质结中的二维材料可以提供界面和通道，从本质上促进电荷传输，解决量子点的低迁移率问题，这有助于提升手游设备的响应速度和流畅度，减少卡顿和延迟现象。
3、宽带探测：胶体量子点的可调谐吸收波长特性可以弥补某些二维材料的有限响应带，实现宽带探测，这意味着手游设备能够更准确地捕捉和识别玩家的操作指令，提升游戏的交互性和准确性。
三、胶体量子点与二维材料异质结光电探测器的应用实例
在手游领域，胶体量子点与二维材料异质结光电探测器的应用已经取得了显著成果，以下是一些具体的应用实例：

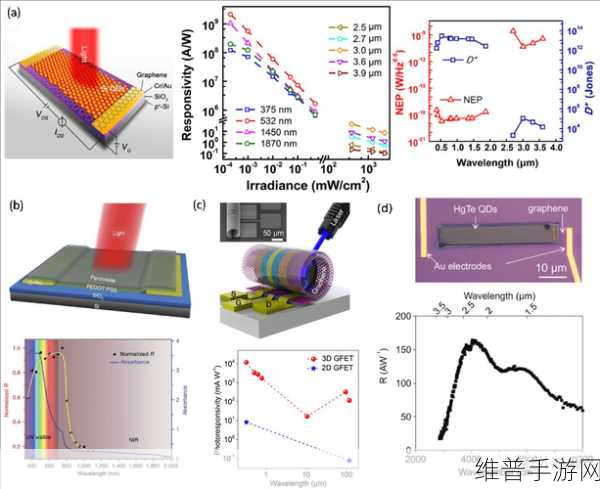

1、基于QD/石墨烯异质结的光电探测器
石墨烯由于其超宽光谱范围（紫外到太赫兹）、高载流子迁移率、导电性和热、化学稳定性，被认为是光探测应用中最广泛研究和最受青睐的二维材料之一，单层石墨烯对可见光至红外波段的入射光吸收率较低，这一水平不足以进行高效的光检测，为了提升光吸收效率，研究人员使用具有优异光吸收特性的胶体量子点与石墨烯结合形成异质结。
基于QD/石墨烯异质结的光电探测器通常分为紫外、可见光和红外光响应光电探测器，通过掺杂、表面处理、能带工程和界面工程等方法，可以优化胶体量子点和石墨烯的性能，改善它们之间的电荷转移，从而提升光电探测器的性能，当温度低至80K时，基于PbS胶体量子点/石墨烯异质结的光电探测器性能能够得到显著提升。
在手游设备中，基于QD/石墨烯异质结的光电探测器可以用于提升屏幕的光敏度和响应速度，这有助于减少屏幕在暗环境下的噪点和闪烁现象，提升游戏画面的清晰度和稳定性。
2、基于QD/TMD异质结的光电探测器
与零带隙的石墨烯不同，二维TMD材料具有可调谐的带隙，并且易于与其他材料结合构建异质结，大多数TMD材料仅适用于可见光范围内的应用，为了克服这一限制，研究人员经常在TMD上集成胶体量子点来构建异质结，从而扩宽器件的光响应范围并提高光电探测器的性能。
基于QD/MoS₂异质结的光电探测器已经实现了从可见光到短波红外（SWIR）的光响应，具有微秒级的响应速度和优异的室温稳定性，通过巧妙设计光电探测器的结构以及采用不同的策略优化胶体量子点和TMD材料，可以进一步提升其性能，将Al₂O₃层沉积到电极上，可以阻止载流子直接从量子点层转移到电极上，降低器件暗电流，有利于提高器件的响应度。
在手游设备中，基于QD/TMD异质结的光电探测器可以用于提升摄像头的感光能力和成像质量，这有助于捕捉更加清晰和细腻的游戏画面，为玩家带来更加真实的游戏体验。
3、基于QD/BP异质结的光电探测器
黑磷（BP）具有高载流子迁移率和0.4eV-2.0eV的可调带隙，是有望替代石墨烯的一种有前景的光电探测器的二维材料，BP在室温条件下的不稳定特性导致其光生载流子快速重组，并且其超薄厚度会导致吸光能力有限，为了克服这些缺陷，研究人员将胶体量子点与BP集成在一起构建异质结，从而显著提高BP基光电探测器的性能。
采用表面处理的方法可以有效地解决BP的不稳定性问题，胶体量子点的表面配体也会被更短的分子取代，这有利于胶体量子点和BP之间的电荷转移，进一步提高基于QD/BP异质结的光电探测器的性能。
在手游设备中，基于QD/BP异质结的光电探测器可以用于提升触摸屏的灵敏度和准确性，这有助于减少误触和延迟现象，提升游戏的操控性和互动性。
四、胶体量子点与二维材料异质结光电探测器的未来展望
随着胶体量子点与二维材料异质结光电探测器技术的不断发展，其在手游领域的应用前景将更加广阔，我们可以期待以下几个方面的进展：
1、性能提升：通过进一步优化胶体量子点和二维材料的性能以及它们之间的界面工程，可以进一步提升光电探测器的响应速度、灵敏度和稳定性，这将为手游设备带来更加出色的屏幕显示效果和操控体验。
2、成本降低：随着胶体量子点和二维材料制备技术的不断成熟和规模化生产，其成本将逐渐降低，这将使得基于这些材料的光电探测器在手游设备中的应用更加普及和实惠。
3、创新应用：除了屏幕显示和触摸屏操控外，胶体量子点与二维材料异质结光电探测器还可以应用于手游设备的其他方面，如摄像头、传感器等，这将为手游设备带来更加丰富的功能和更加出色的性能表现。
胶体量子点与二维材料异质结光电探测器的应用为手游行业带来了全新的技术视角和可能性，通过深入了解这些技术的原理、优势和应用实例，手游公司可以更加精准地把握技术发展趋势，为玩家带来更加出色的游戏体验，我们也期待未来这些技术能够在手游领域取得更加显著的成果和突破。
参考来源
本文综合了电子科技大学王志明教授、童鑫研究员团队在Electron期刊上发表的研究成果，以及搜狐网、电子发烧友网等网站的相关报道和资料。
